深冷處理主要通過影響析出相大小、數(shù)量及分布均勻性來影響合金的性能，下面以6061鋁合金為研究對象，設(shè)計了固溶-深冷-油浴時效熱處理工藝，通過與傳統(tǒng)固溶時效處理試樣的微觀組織表征進行對比分析，研究組織演變對6061鋁合金性能的影響。
試驗設(shè)備：環(huán)儀儀器 金屬深冷處理箱
試驗處理流程：
1.固溶處理：在電阻爐中進行固溶處理，溫度設(shè)為535℃，保溫時間為2ｈ，固溶完成后在10s內(nèi)進行水冷。
2.深冷處理：在可程序控制的金屬深冷處理箱中進行，深冷溫度為-160℃，保溫時間24ｈ，循環(huán)次數(shù)為1次，降溫速率為3℃/min。
3.人工油?。?/strong>深冷處理后的試樣在24h內(nèi)進行180℃的人工油浴時效，使用油浴鍋，時效時間為9h，時效結(jié)束后將試樣空冷至室溫。

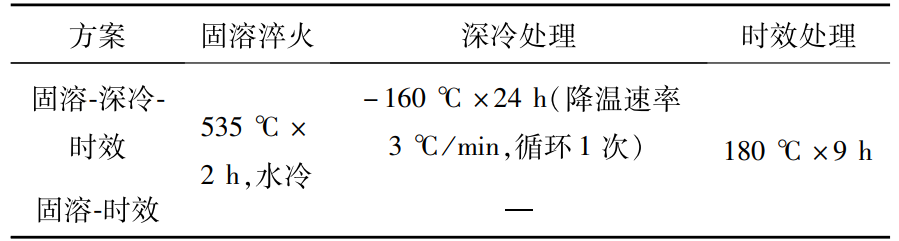

具體熱處理工藝方案如下
深冷處理后的拉伸試驗：
按照GB/T 228.1-2021《金屬材料拉伸試驗第1部分：室溫試驗方法》制備拉伸試樣進行力學(xué)試驗，拉伸速度為2mm/min，每組工藝取3個樣本作為平行試樣，取其平均值作為該組工藝的最終試驗結(jié)果。
試驗結(jié)果分析：

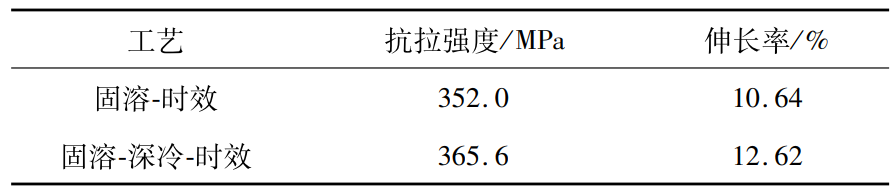

兩種熱處理工藝處理試樣的抗拉強度和伸長率數(shù)據(jù)見下表。
深冷時效處理的抗拉強度為365.6MPa，比固溶時效處理的352MPa提升了3.86%。深冷時效處理的伸長率為12.62%，比固溶時效處理的10.64%提升了18.61%?？梢娊?jīng)深冷時效處理后，試樣具有較高的抗拉強度和良好的塑性。
以上就是金屬深冷處理箱對6061鋁合金的試驗研究，如有試驗疑問，可以咨詢環(huán)儀儀器相關(guān)技術(shù)人員。
